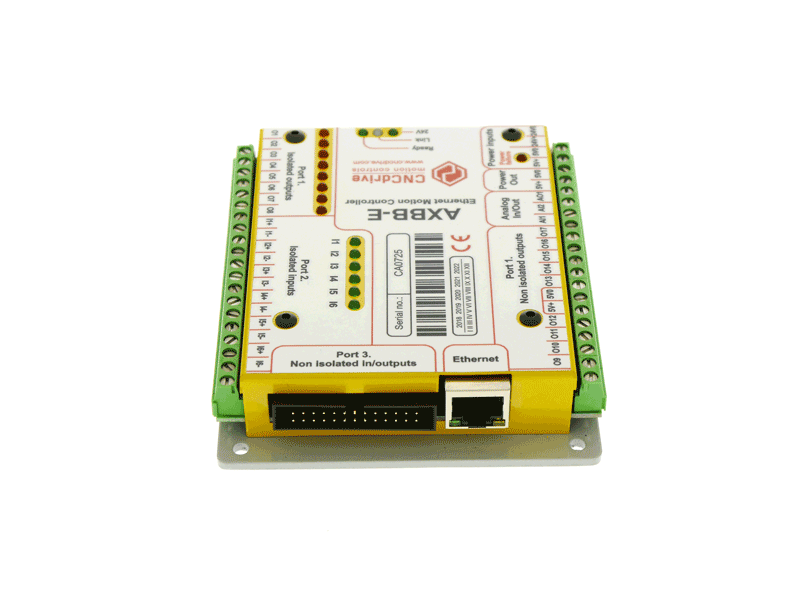

AXBB-E kombinált ethernet mozgásvezérlő és jel-elosztó (leválasztó) kártya

Használható az UCCNC, Mach3 és Mach4 szoftverekkel

Adatlap letöltése

- Komplett mozgásvezérlő és leválasztott kártya funkció egy panelon.

- 8db optikailag leválasztott nagysebességű N csatornás Mosfet (NPN) kimenet.

- 9db nem leválasztott pufferelt TTL kimenet step/dir vonalak, lézer stb. meghajtására.

- Leválasztott charge pump biztonsági áramkör N csatornás Mosfet tranzisztor kimenettel.

- 6db nagysebességű optocsatolós bemenet.

- 1db nem leválasztott kiegészítő port sztandard LPT port lábkiosztással. (12db kimenet, 5db bemenet)

- LED kijelzés valamennyi ki és bemeneten.

- 24Volt kompatibilis leválasztott I/O-k.

Letöltések a termékhez:

.

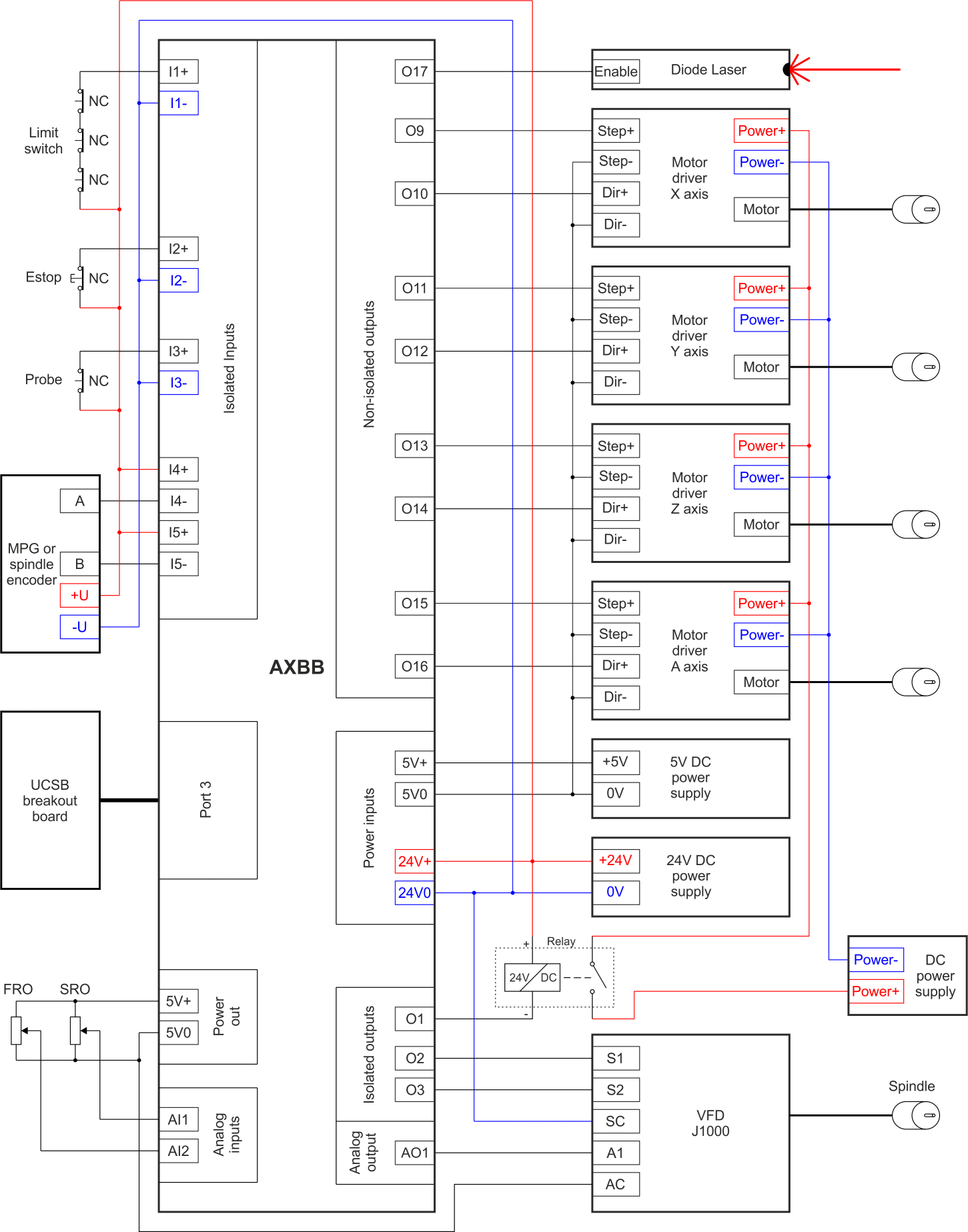

Az ábra az AXBB-E vezérlő egy lehetséges példa bekötését mutatja:
